Schémas unifilaires et plans de position dans Trikker. Vous nous transmettez les informations de l’installation, nous préparons les plans à distance.
01 / LE TRAVAIL, EN EXEMPLES
Appartement, recharge VE, pharmacie ou parties communes : sept projets réels, anonymisés. Comparez le plan et le schéma, puis agrandissez l’extrait.
Un dossier compact associant une page de schéma et un plan de position.

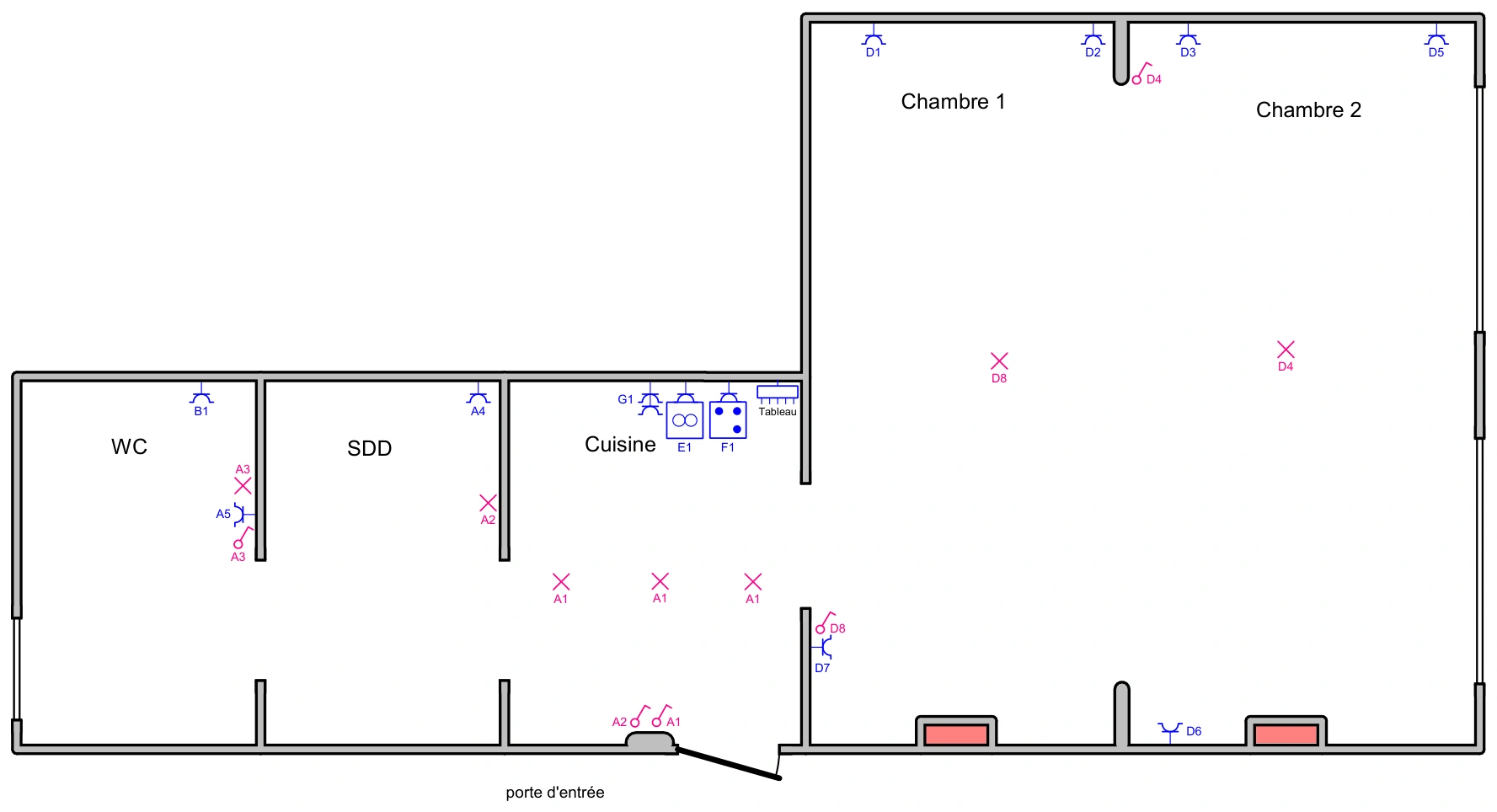

Cuisine, sanitaires et deux chambres. Les repères du plan permettent de retrouver les points sur le schéma unifilaire.

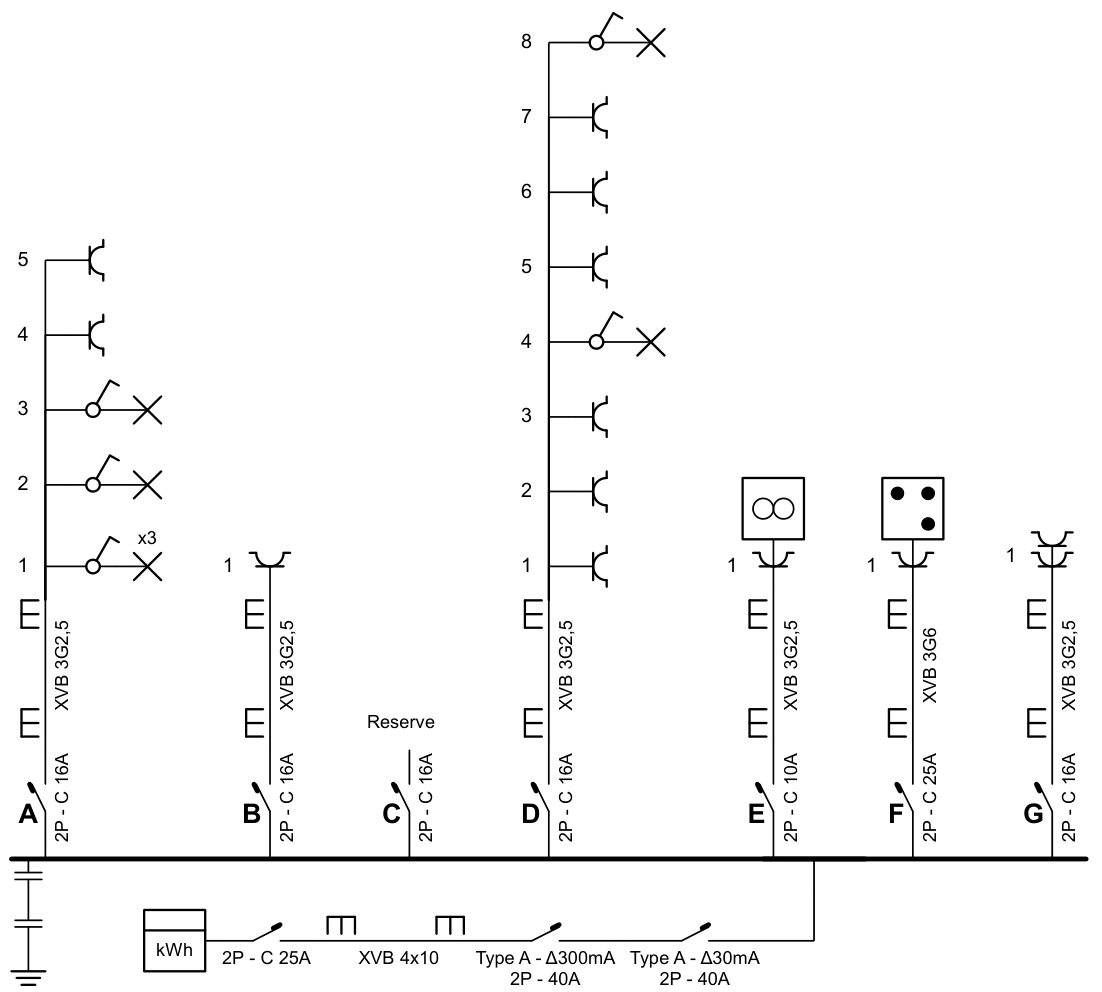

Circuits A à G, dont une réserve. Protections, sections de câbles et points d’utilisation sont représentés sur le schéma.
Une installation répartie entre le rez-de-chaussée, l’étage, le grenier et le sous-sol.

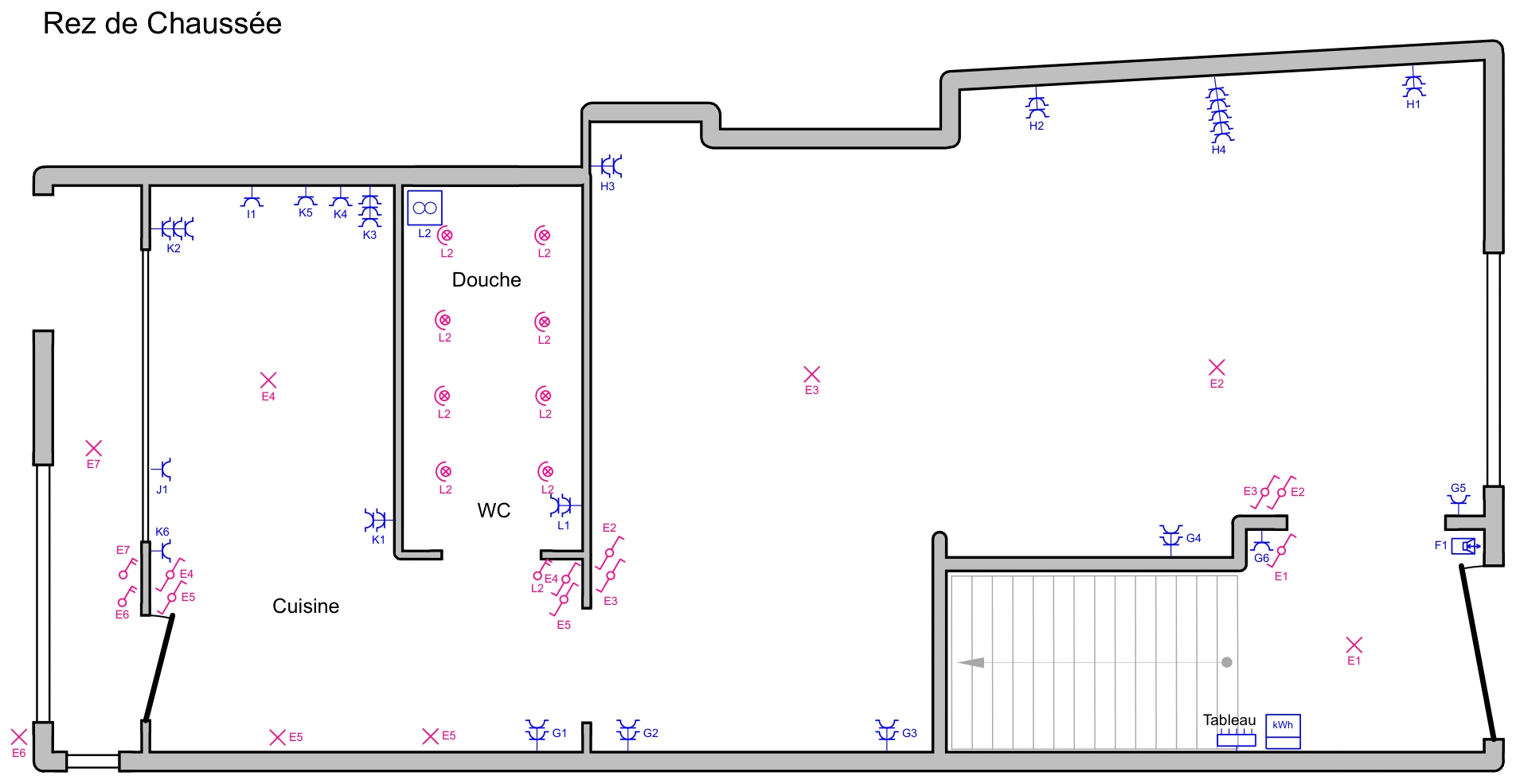

Extrait du rez-de-chaussée : prises, éclairage, cuisine et tableau. Le dossier source comporte quatre feuilles de plans de position.
Deux feuilles de schéma unifilaire dans le dossier source. Cet extrait présente les circuits A à J et leurs équipements.
Une habitation avec plusieurs tableaux et un départ dédié à la recharge de véhicule électrique.

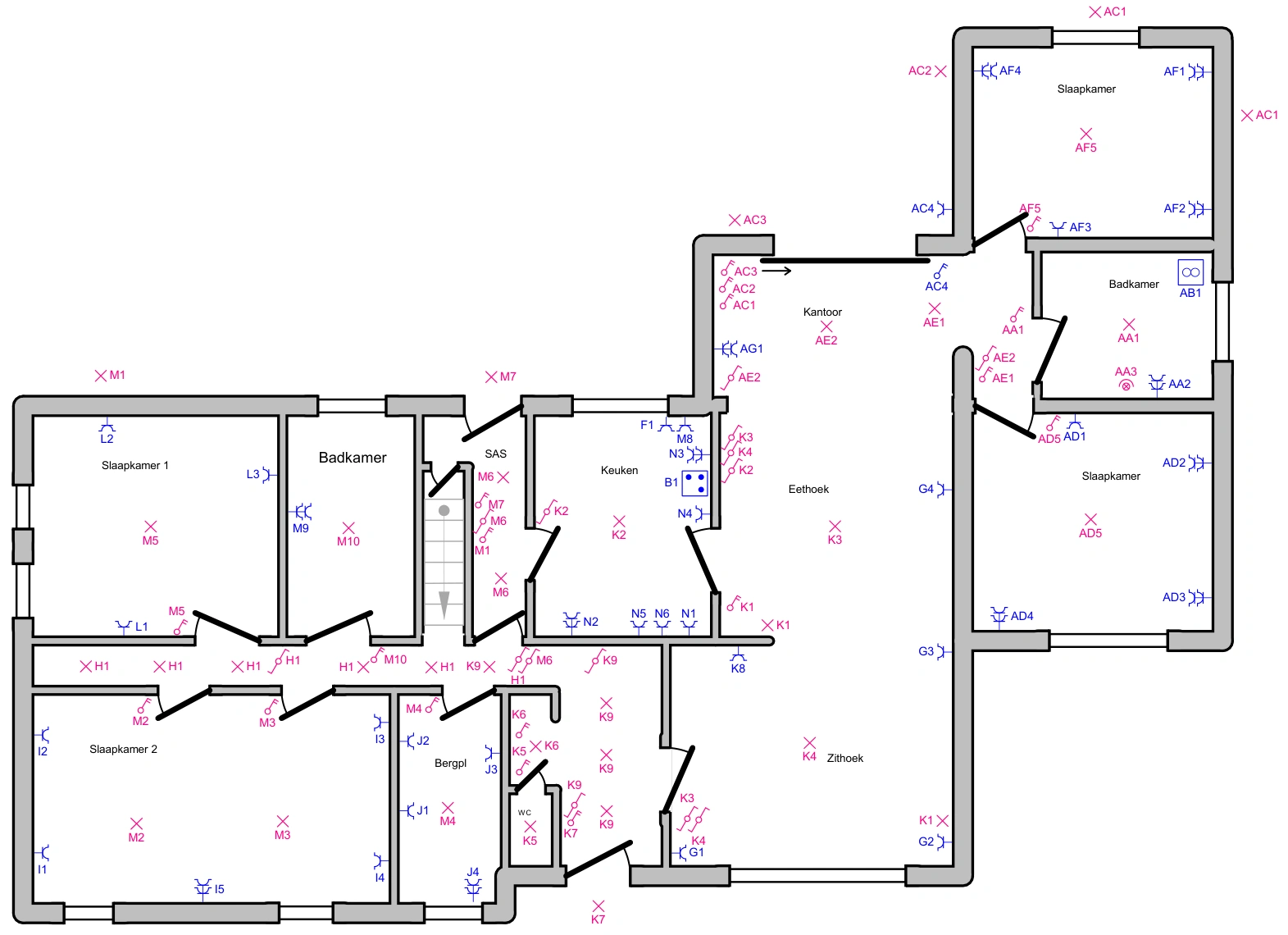

Le plan du niveau de vie regroupe les points d’éclairage, prises et commandes. Les mêmes repères figurent sur le schéma.
Le schéma distingue le tableau de recharge VE et les autres départs. Le dossier comporte deux feuilles de schéma et deux plans.
Un dossier dense avec une cuisine, des sanitaires, un local technique et une cave.
Extrait consacré à l’éclairage de la cuisine. Une autre feuille du dossier présente les prises sur le même espace.
Distribution triphasée et repérage de plusieurs tableaux. Cet extrait montre la première des deux feuilles du schéma.
Un dossier réunissant un espace commercial au rez-de-chaussée et un logement à l’étage.

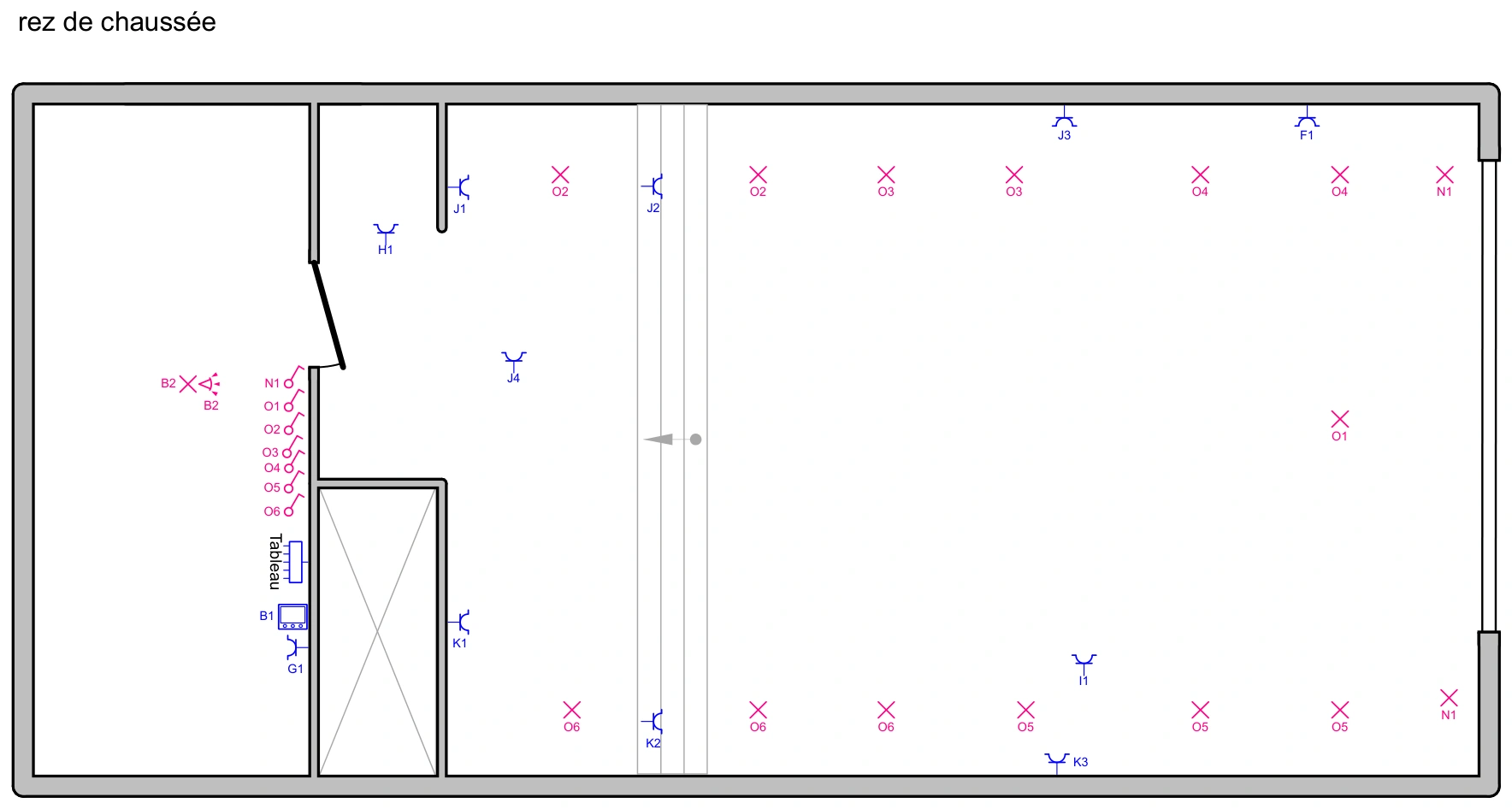

Extrait du rez-de-chaussée commercial. Le dossier comprend aussi un plan de l’étage avec séjour, cuisine, chambre et sanitaires.
Le schéma présente les circuits du dossier, avec une réserve d’alarme et des départs d’éclairage. Deux feuilles composent le schéma.
Un dossier consacré aux circulations communes d’un immeuble, du sous-sol aux étages.

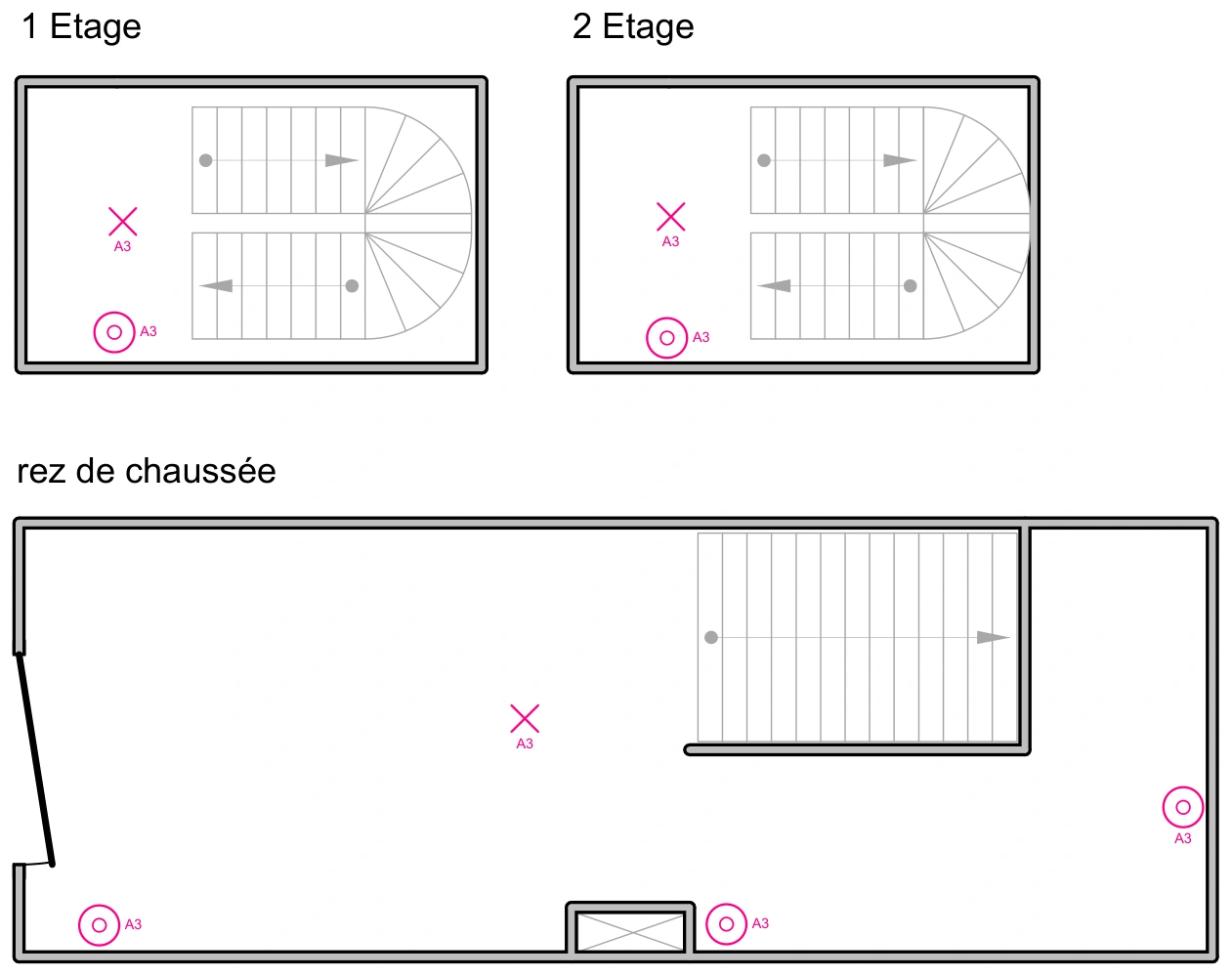

Le rez-de-chaussée et deux paliers sont présentés sur une même feuille. Une autre feuille du dossier est consacrée au sous-sol.
Les circuits A et B regroupent les points des communs. Le schéma inclut une commande temporisée, indiquée à 60 secondes.
Une installation étendue avec plusieurs tableaux et des équipements annexes.

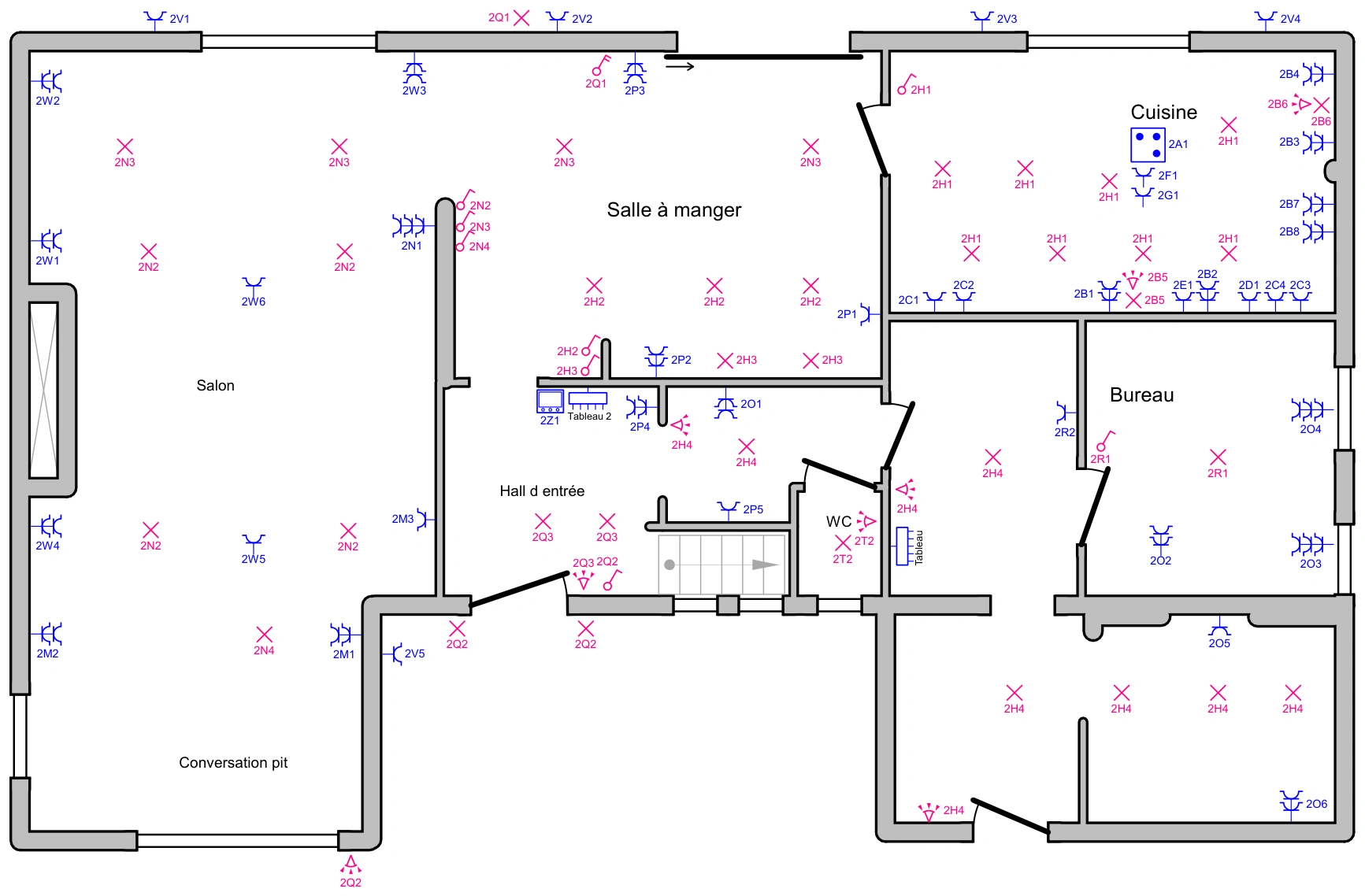

Extrait du niveau de vie : salon, cuisine, bureau et salle à manger. Le dossier comprend aussi des plans avec garage, chaufferie et piscine.
Le dossier comprend trois feuilles de schéma. Cet extrait montre la distribution du tableau 2 et ses départs.
02 / UN PÉRIMÈTRE CLAIR
Des tarifs de départ pour le dessin à partir de vos données. La complexité, le nombre de tableaux et les informations disponibles déterminent le devis.
dès 60 €
Jusqu’à environ 10 circuits, avec un plan ou un croquis exploitable.
dès 90 €
Environ 11 à 20 circuits, selon la configuration de l’installation.
dès 130 €
Plus de 20 circuits, plusieurs tableaux ou une distribution plus étendue.
Modification d’un plan existantÀ partir de 35 € · selon les changements
Dans chaque dossierPDF + une série de petites corrections
Dessin à distance, sans visite ni relevé sur place. Le tarif définitif et le délai sont convenus avant le début du travail.
03 / DE VOTRE CHANTIER À VOTRE DOSSIER
Une collaboration ponctuelle ou régulière. On peut commencer par un seul dossier.
Plan, croquis ou PDF, liste des circuits, photos du tableau, protections et sections de câbles.
Nous identifions les informations manquantes et confirmons le périmètre, le prix et le délai.
Le schéma unifilaire et le plan de position en PDF. Fichier Trikker sur demande et petites corrections incluses.
Un PDF, un croquis ou un ancien plan peuvent servir de base. Il faut également les données techniques de l’installation. Les points manquants sont clarifiés avant le dessin.
Oui, pour ajouter ou modifier des circuits et mettre à jour les plans à partir des nouvelles informations que vous fournissez.
La prestation porte sur le dessin et la préparation des plans à partir de vos données. Elle ne comprend ni visite, ni vérification physique de l’installation, ni contrôle de conformité.
MOINS DE TEMPS DEVANT L’ÉCRAN.
Envoyez les informations de votre installation sur WhatsApp. Nous confirmerons les éléments manquants, le prix et le délai avant de commencer.
Pour une première estimation : un plan ou un croquis, le nombre de circuits et de tableaux, et quelques photos de l’installation.
